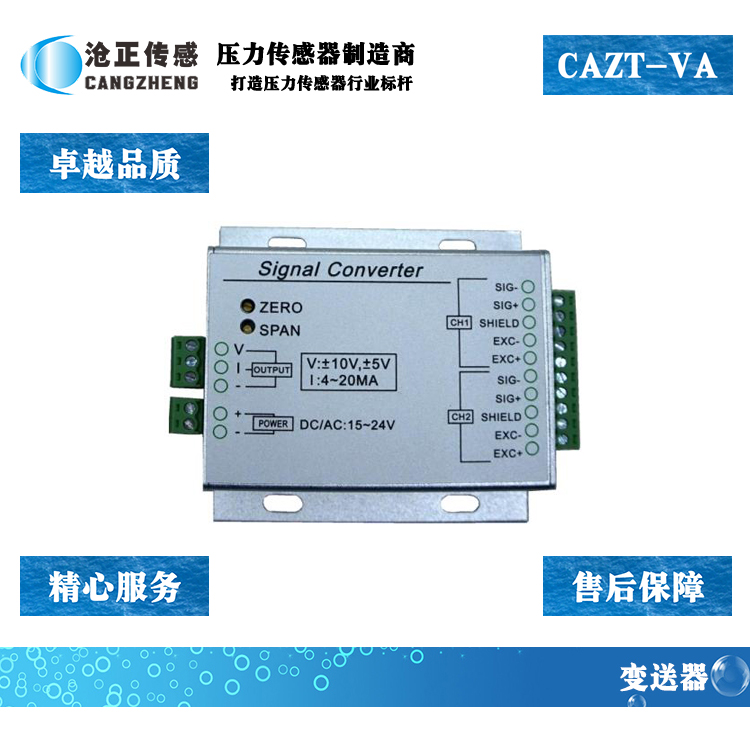

傳感器信號放大器

來源：www.cazsensor.com 時間：2020-04-10 10:04

每個傳感器有不同的輸出信號和范圍。輸出的信號可以是電壓、電流、電阻、電容或頻率，但幾乎不存在什么標準，只有專用的工業系統在使用它們。即使同一制造商的類似傳感器也可以有不同的輸出，而這些差異會給系統設計者帶來一些麻煩。設計者選擇傳感器時必須滿足系統的需求。然而，如果在設計期間這種需求出現變化，則傳感器也要做出修改。另外，一款輸出略有不同的新傳感器必須對放大級和濾波級作出改動。
傳感器的模擬信號必須經過數字化才能供系統使用，并且信號要經過放大、濾波和數字化。每一級通常都涉及一只圍繞著一些無源元件的器件，以正確地實現一個應用。一旦對信號做了數字化，就可以將其送給微處理器上的控制系統，或整理數據后通過一個通信協議送至一只主處理器。協議可以根據需要使用傳感器數據。

大多數傳感器都輸出一個低電平的電流或電壓信號，因此一個簡單的電阻網絡就能將任何電流信號變為一個電壓。本文簡單描述了一些概念和元件選擇過程。

幅度
一只傳感器的輸出可以低至數毫伏，也可以高達數伏特。為做到正確的數字化，對ADC來說信號必須足夠大，才能有效地讀出。大多數情況下，傳感器信號都需要放大。例如，一個典型的K型熱電偶輸出為41μV/°C，如果你的設計需要1°C的粒度，就需要做相當的放大。因此，必須考慮到ADC的分辨率，以確保能將信號放大到能滿足所需粒度。

對于放大器還必須考慮另外一個重要規格：偏移電壓。偏移電壓是一個信號通過放大器時改變的電壓量。例如，如果將一個500 mV信號送給一個單位增益（即增益為1）的放大器，偏移電壓為10 mV，則得到的輸出就是510 mV。如果傳感器的輸出范圍為0至900 mV，而系統不需要非常精密的傳感器讀數，那么這個偏移就可以忽略不計。如果傳感器的范圍為450 mV至550 mV，這個偏移可能就不可接受了。偏移電壓越小，放大器就越貴。所有放大器都有偏移，但你需要知道系統是否能容忍它。可以用相關雙采樣方法來降低或消除偏移電壓。

對放大器的選擇主要取決于需要的類型，例如是儀表放大器、差分放大器、運算放大器，還是PGA（可編程增益放大器）。另外還必須確定放大器需要的增益大小。放大器周圍的電阻網絡（帶反饋）決定了放大器的增益。理想情況下，標準放大器的最大增益是無限的。給器件的數字信號通常就設定了PGA的增益。這個信號改變了內部電阻網絡。一只PGA的最大可能增益為傳統放大器的千分之一至二分之一，但大多數情況下這個區間是可以接受。
